上海湖泉閥門有限公司技術工程師教你電動對夾蝶閥怎么接線呢？
1，開關型帶有源燈指示電動蝶閥接線圖，共有5根接線，1，2，3是控制部分，1，4，5是反饋部分 2，開關型帶無源觸點型反饋電動蝶閥接線圖，1，2，3是控制部分接線，4，5，6為無源觸點反饋 3，開關型帶開度信號反饋電動蝶閥接線圖。1，2，3為控制接線部分，4，5，6為反饋部分，輸出0-5K的電阻值，可以選定 4，AC380V三相電源電動蝶閥接線圖 5。

電動對夾式蝶閥產品整體經過特殊的烤漆處理，能避免產品表面出現生銹的現象，而內部結構采用新型優化的結構設計，采用雙偏心結構，與傳統蝶閥產品不同的是電動對夾式蝶閥具有越關越緊的密封功能，密封性能優良，密封副材料更是選用不銹鋼與橡膠配對，大大的提升了產品整體的密封性能，同時延長了對夾式蝶閥產品的使用壽命，電動對夾式蝶閥具有體積小、重量輕、性能可靠，特別適用于運輸較潔凈的流體和氣體。
　　對于這兩種電動蝶閥，除了結構形式的不同之外，如果是在參數相同的情況下，最大的區別就是兩者的連接方式不同。
　　電動法蘭式蝶閥閥體自帶法蘭，用螺栓與管道法蘭連接。而對夾式蝶閥閥體兩端沒有法蘭，用一組螺栓與管道法蘭連接，對夾式密封性能相比與法蘭式蝶閥較差，但是造價比電動法蘭式蝶閥低，兩者都有各自的特點，購買時選擇安裝的工況，選擇相應的電動法蘭式蝶閥或對夾式蝶閥。

電動對夾蝶閥安裝前應參閱：
    1、安裝開始操作前，用空氣噴洗清除配管上的外物，配管內面用清水清洗干凈。
    2、仔細核對閥門使用情況是否與其性能規范相符；（溫度、壓力）
    3、檢查閥門通道及密封面是否有雜物，并及時清除；
    4、開箱后閥門要及時安裝，請勿隨意松動閥門上的任何緊固螺釘或螺母；
    5、對夾式蝶閥必須使用專用的蝶閥法蘭片。
    6、電動蝶閥可以安裝在任意角度的管道上，為了維護方便建議不要倒置安裝。
    7、蝶閥法蘭盤在安裝時必須確保法蘭面和密封橡膠對中，螺釘均勻擰緊，密封面必須貼合完整；如果出現螺釘擰緊力度不均勻會出現橡膠凸起卡住蝶板，或頂住蝶板造成閥桿處泄漏。

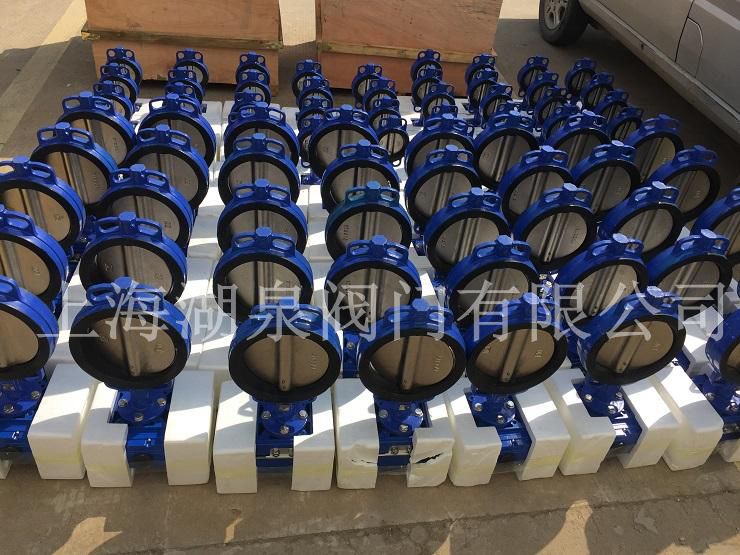

D971X-16電動蝶閥由電動執行器和對夾式蝶閥組成，也叫做電動對夾式蝶閥,電動軟密封蝶閥,電動執行器控制電壓AC220V、DC24V、AC380V，開關型、無源觸點型、開度信號型、智能調節型，蝶閥為對夾蝶閥，鑄鐵閥體，球墨鑄鐵閥板、不銹鋼閥板，EPDM橡膠、四氟橡膠密封，適用于溫度≤120℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

電動對夾軟密封蝶閥特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。
