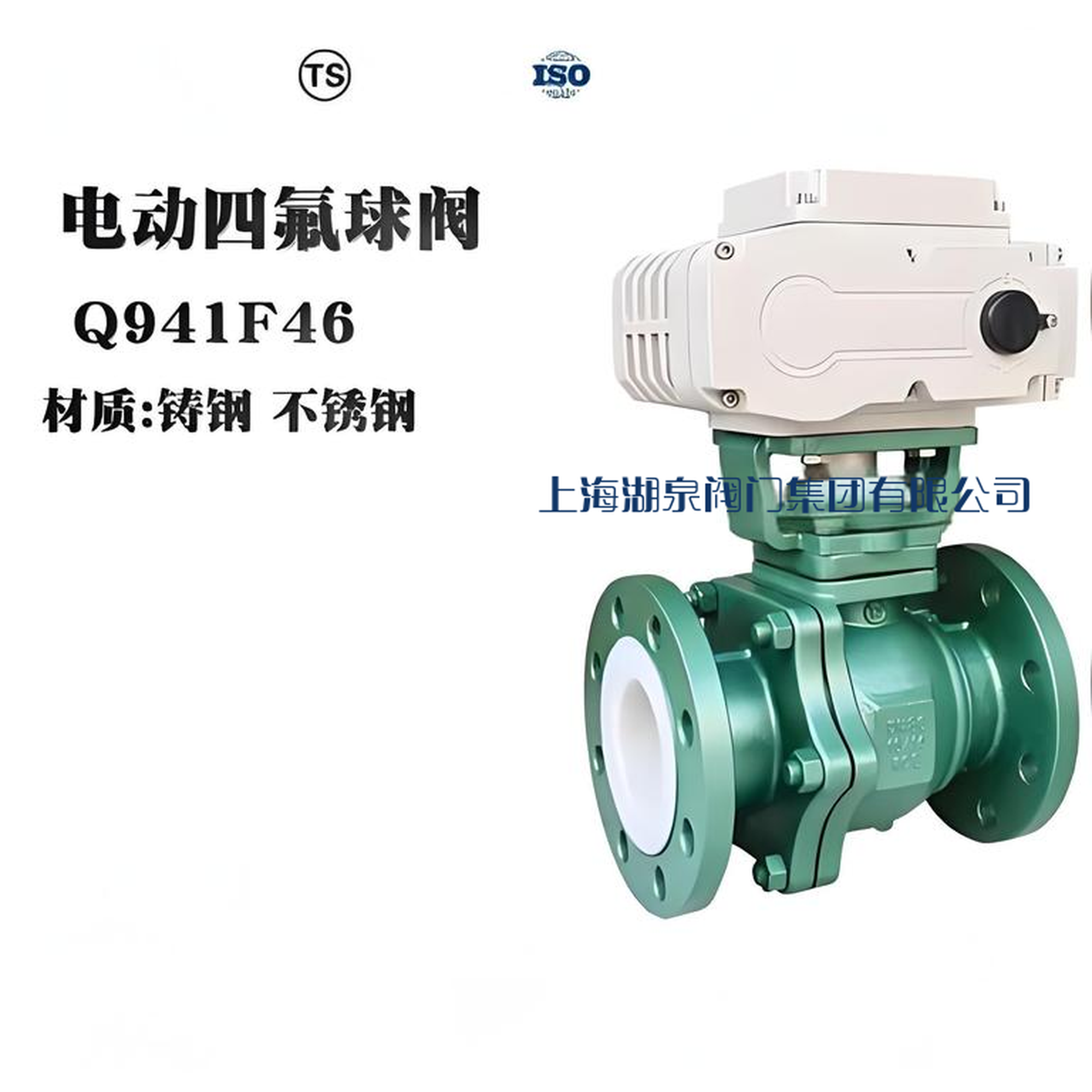

        電動球閥Q941F46-16C\DN125產品說明書及資料





                                    [ 2025-07-15 ]

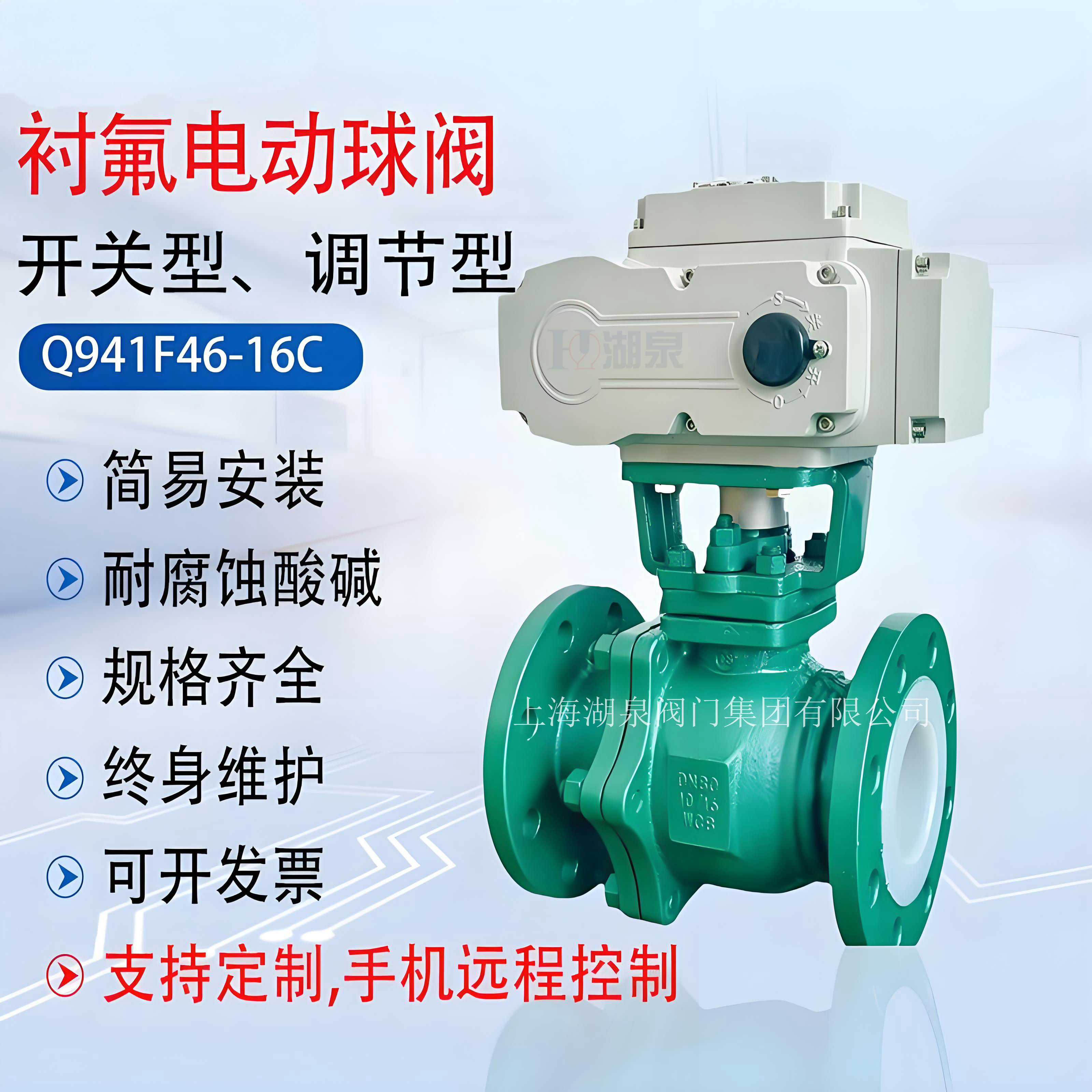

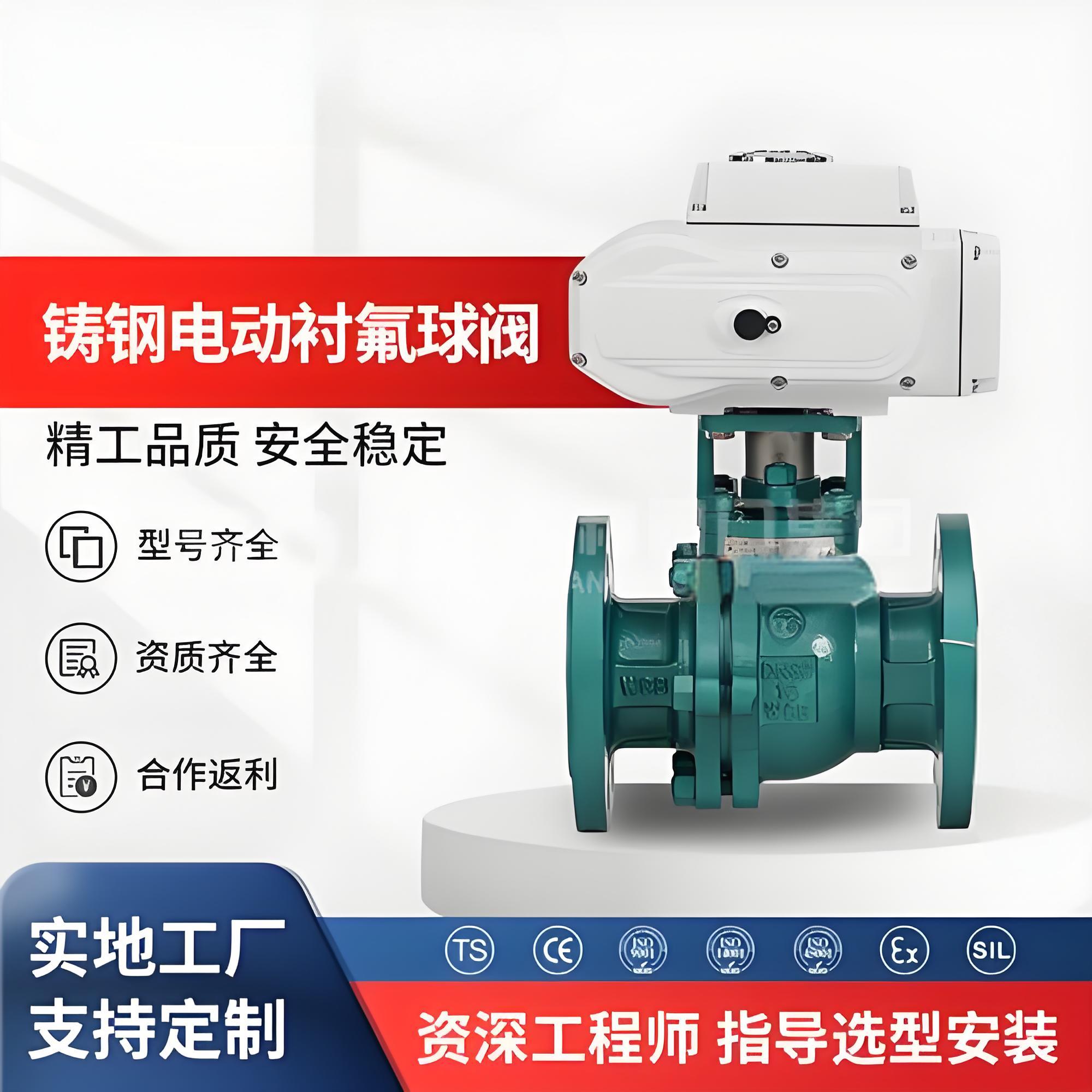

	Q941F46-16C電動襯氟球閥（DN125）是一款專為強腐蝕性介質設計的工業閥門，采用法蘭連接，配備電動執行機構實現90°旋轉控制。其核心特點如下：

	閥



	核心參數




        •
		‌公稱通徑‌：DN125mm
          •

        •
		‌公稱壓力‌：PN1.6MPa（16公斤）
          •

        •
		‌介質溫度‌：-50℃～180℃
          •

        •
		‌材質‌：閥體為碳鋼襯氟（F46），密封材料為聚四氟乙烯（PTFE）
          •

        •
		‌執行標準‌：遵循GB12233、GB12235及ANSI B16.34標準 ‌
          •


球閥



	功能特性




        •
		‌耐腐蝕性‌：適用于硫酸、氫氟酸、強堿等強腐蝕性介質 ‌
          •

        •
		‌密封設計‌：軟密封閥座確保零泄漏 ‌
          •

        •
		‌結構‌：兩段式閥體（浮動球體），流阻小、重量輕 ‌
          •

        •
		‌執行機構‌：支持AC/DC電源輸入，可選防爆配置 ‌
          •


電動閥



	適用場景



	廣泛用于石油化工、染化、農藥、制酸制堿等行業，尤其適合腐蝕性介質管路的自動控制。
