手動閘閥Z45T-10 DN65結構詳細圖解及適用場合

[ 2024-08-06 ]

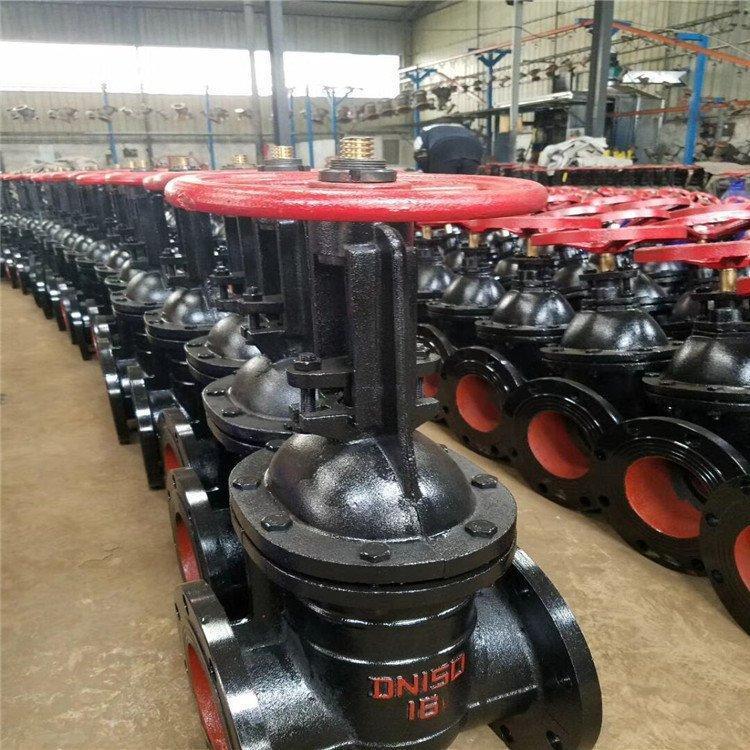

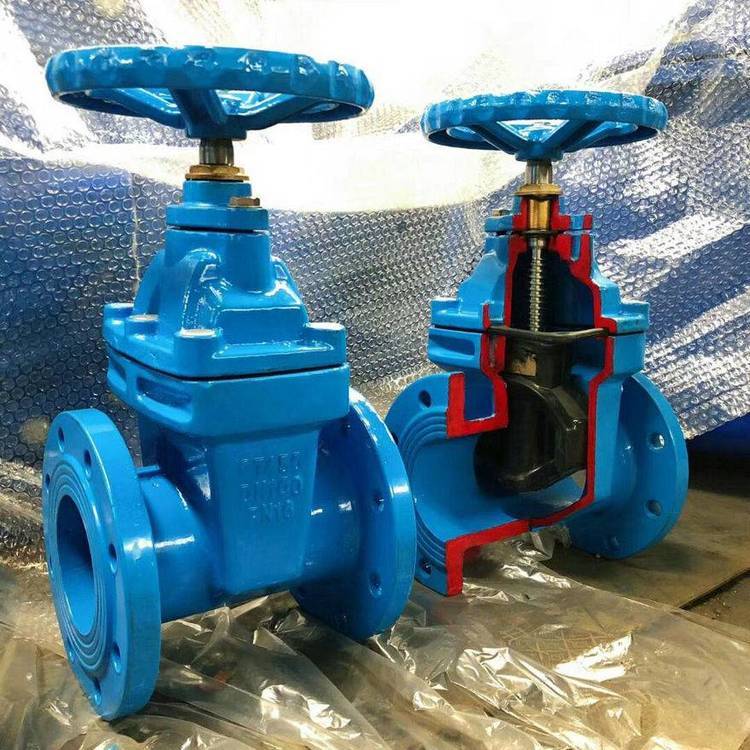

Z45T 型暗桿楔式單閘板手動閘閥 PN10～PN16傳動方式為手動,連接方式為法蘭連接,暗桿楔式剛性單閘板，閥座密封面材料為青銅，公稱壓力 PN10～PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥。傳動方式為手動,連接方式為法蘭連接,暗桿楔式剛性單閘板，閥座密封面材料為青銅，公稱壓力 PN10～PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥。為暗桿楔式閘閥，有普通閘閥及信號閘閥兩種，特別適用于自動噴水滅火系統及消防栓給水系統管路上，也可在其它各種給排水、石油、化工等管道上用以截斷管路水流。

Z45T-10暗桿鑄鐵閘閥主要技術參數：

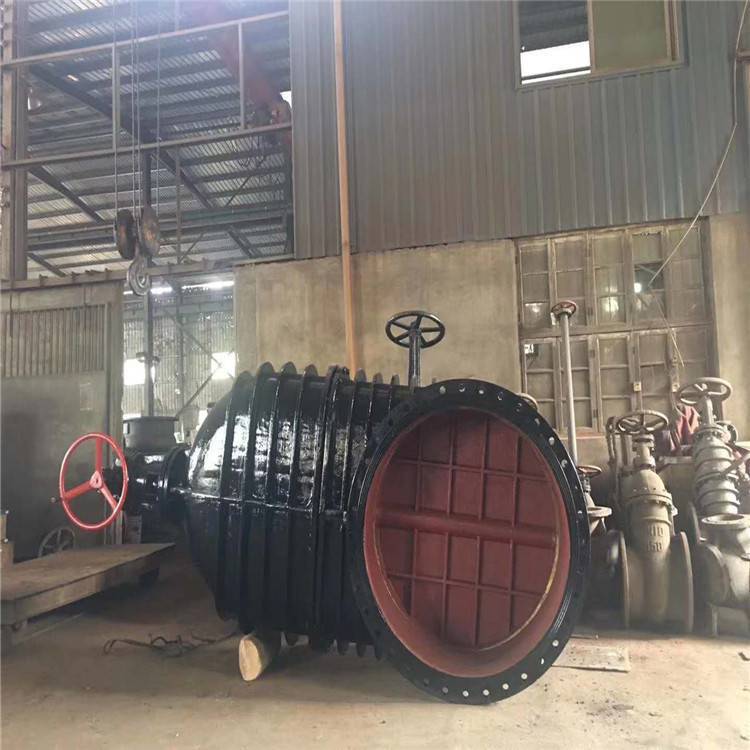

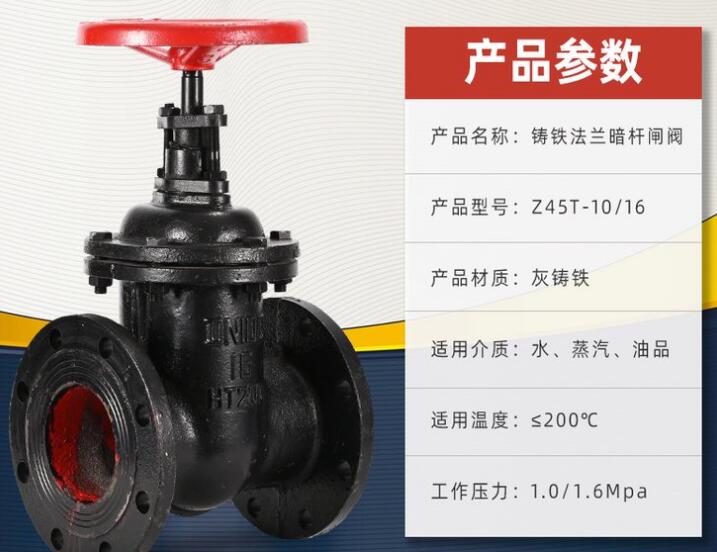

型號	公稱壓力MPa	試驗壓力MPa		工作溫度	使用介質
		密封	強度
Z45H-10	1.0	1.1	1.5	≤100-200℃	水、蒸汽、油
Z45W-10
Z45T-10
Z45T-16	1.6	1.76	2.4	≤200℃	水、蒸汽、油
Z45W-16
Z45H-16C
Z45T-16C
Z45W-16C

暗桿鑄鐵閘閥Z45T/W-10
型號：Z45T/W 壓力：1.0Mpa
口徑：DN40～1000mm 材質：鑄鐵
適用溫度：≤200℃ 適用介質：水、蒸汽、油品等
Z45T-10閘閥結構與特點：
1、Z45T-10閘閥是常用的截斷閥，主要用來接通或截斷管路中的介質; 閘閥適用的壓力、溫度及口徑范圍很
大，尤其適用于中、大口徑的管道。
2、Z45T-10閘閥楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于常溫、中溫的各種介質和壓力的環境。
廣泛用于給排水、煤氣、電力、冶金、石油、化工、輕紡以及城建等行業，在蒸汽、水、油類介質的管路上作
啟閉用。

Z45T-10暗桿鑄鐵閘閥主要零件材料：

型號

閥體、閥蓋、閘板

密封圈

閥桿

填料

Z45H-10

灰鑄鐵、鑄鋼

不銹鋼

碳鋼、不銹鋼

浸油石棉盤根

Z45T-10 型暗桿楔式單閘板手動閘閥外形結構尺寸（mm）

DN	L	D	D1	D2	z×φd	H
50	178	165	125	102	4×φ19	285
65	190	185	145	122	4×φ19	305
80	203	200	160	138	8×φ19	330
100	229	220	180	158	8×φ19	405
125	254	250	210	188	8×φ19	460
150	267	285	240	212	8×φ23	506
200	292	340	295	268	8×φ23	610
250	330	395	350	320	12×φ23	730
300	356	445	400	370	12×φ23	950
